三次元旋振筛

三次元旋振筛

XZS三次元旋振筛是一种基于S49系列振动筛设计的高精度筛分设备,采用国内外先进技术,采用立式振动电机或特殊激振。 作为振动源,根据接触材料的材料,可分为不锈钢振动筛,碳钢振动筛,塑料振动筛等。 我公司可根据客户需求“量身定制”多层振动筛。

详细介绍

一、三次元旋振筛概述

XZS系列三次元旋振筛又称三次元振动筛,是在S49系列旋振筛的基础上,采用国内外先进工艺技术设计而成的高精度筛分设备,以立式振动电机或专用的激振器作为振动源,根据接触物料部分的材质可以分为不锈钢旋振筛,碳钢旋振筛,塑料旋振筛等,我公司可以根据客户需求“量身定做”多层旋振筛,例如:加缘型旋振筛,标准型旋振筛,普通电机+激振器型旋振筛等等.筛分最细至500目,过滤最小可至5微米。分级筛选,可筛一至五层筛网,能同时进行二至六个等级的分选或过滤。

二、三次元旋振筛特点

1、入料口与排料口可任意改变,便于筛分机械布置 2、结构简单、堵孔少,自动清理防堵网装置

3、体积小、重量轻、安装简单、移动方便

4、独特网架结构,换网方便,操作简单,容易清洗

5、振动效率高,设计精巧耐用,任何粉料、粘料均可筛分

6、全封闭结构,无粉尘污染,噪音小,耗能低,符合环保要求。

7、三次元旋振筛筛选范围广,干式湿式筛分均可,更换筛网简单

三、三次元旋振筛工作原理

XZS系列三次元旋振筛的振动是由立式振动电机作激振源产生,电机上、下两端安装有偏心重锤,将电机的旋转运动转变为水平、垂直、倾斜的三次元运动,再把这个运动传递给筛面。调节上、下两端的相位角,可以改变物料在筛面上的运动轨迹。然后通过不断的震动将粉末状物料渗入筛面下方,而其他的杂物或固体物料则被留在筛面上,从而达到物料的筛选功能

四、三次元旋振筛技术参数

三次元

旋振筛

直径

(mm)

有效

直径

(mm)

有效

筛面

(m²)

筛网

(目)

物料

(mm)

振次

(r.p.m)

层数

(层)

功率

(kw)

XZS-400

400 340 0.09 2-400 <20 1500 1-3 0.18

XZS-600

600 540 0.23 0.55

XZS-800

800 740 0.43 0.75

XZS-1000

1000 916 0.66 1.1

XZS-1200

1200 1126 1.00 1.1

XZS-1500

1500 1416 1.58 1.5

XZS-1800

1800 1720 2.32 2.2

XZS-2000

2000 1920 2.90 2.2

五、应用范围 化工行业:洗衣粉、树脂粉、颜料、微粉、油漆、柠檬粉、纯碱、橡胶、塑料等。 磨料陶瓷行业:石英砂、氧化铝、泥浆、喷雾土粒。 食品行业:糖、盐、碱、味精、奶粉、豆浆、酵母、果汁、酱油、醋等。 造纸行业:涂布涂料、白土泥浆、黑白液、废液、造纸液、废水回收。 冶金行业:氧化钛、氧化锌、电磁材料、金属粉末、焊条粉末等。 制药行业:中药粉、中药液、西药粉、西药液体、中西药颗粒等。 环境保护:垃圾、人畜屎尿、废油、食品废水、废水加工等。

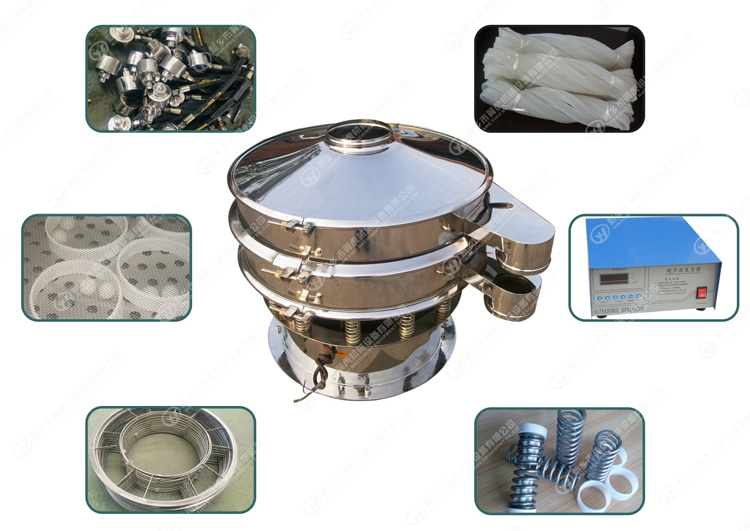

三次元旋振筛插图
